 Aproximações IFR com o ADF

Ver o tópico anterior Ver o tópico seguinte Ir em baixo
AutorMensagem
Luiz KAF 277

avatar

Mensagens : 29
Data de inscrição : 21/05/2008
Idade : 27

MensagemAssunto: Aproximações IFR com o ADF   Qua 21 Maio 2008, 22:56

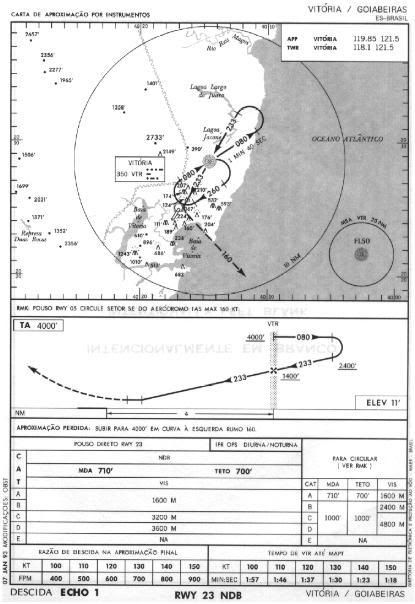

Como eu havia dito, o ADF foi um dos primeiros auxílios a aproximação. No Brasil existem ainda muitos aeroportos que tem no NDB seu único meio de operar IFR. Vejamos como efetuar uma descida através do NDB. Vamos analisar a descida ECHO1 para a pista 23 de Vitória (ES) . Discutiremos em detalhes todos os elementos da carta de aproximação por instrumentos(IAC).


Basicamente vamos dividir a IAC em 4 partes:

1 - Vista Horizontal

2 - Perfil Vertical

3 - Mínimos Meteorológicos

4 - Razão e Tempo de Descida na Aproximação Final

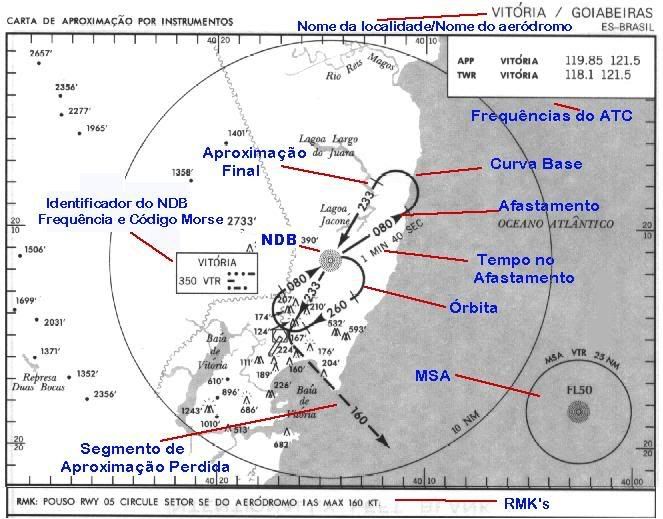

Na vista horizontal temos as seguintes informações:



MSA - É a Minimum Safe Altitude, ou seja, a altitude mínima que se pode manter a uma determinada distância do aeródromo. Para o caso de Vitória, a altitude mínima em um raio de 25 Nm do NDB é o FL 050.

Órbita - Efetuamos a órbita quando há outras aeronaves na espera para executar o procedimento de descida IFR; ou por algum outro impedimento identificado pelo Controle de Aproximação (APP). Para Vitória o rumo da perna de aproximação é o QDM 080. Para a perna de afastamento o rumo é o oposto, ou seja, RUMO 260.

Afastamento - Após autorizados pelo ATC iniciamos o afastamento. No nosso caso deveremos nos afastar por 1 min e 40 Seg no QDR 080 . Após 1 Min e 40 iniciaremos curva para a esquerda. Um procedimento padrão é configurar o avião para iniciar a perna de afastamento, um minuto antes do bloqueio do NDB de forma a não ter muitas variações de configuração e de potência e conseqüente aumento da carga de trabalho ao realizar o procedimento IFR para aproximação e pouso. Caso o avião tenha, abra os cowl flaps e ligue as luzes de pouso. Ponha a mistura rica e o passo da helice em RPM de subida. Esse procedimento lhe deixa preparado para uma eventual arremetida em qualquer fase do procedimento, sem ter que fazer muita coisa, o que é útil em caso de você estar voando uma aeronave mais complexa e sem co-piloto.

Curva Base - É a curva que fazemos para interceptar o QDM da aproximação final. Todas as curvas são feitas com uma razão padrão de 3 graus/seg. Na curva base o piloto deve ficar atento para que, ao finalizá-la, esteja no QDM da aproximação final. Uma técnica para isso é acompanhar a MR em relação a proa durante a curva. Acom panhe o deslocamento do ponteiro do ADF e veja se no giro direcional o rumo correspondente ao QDM de aproximação está mais ou menos na mesma posição que o ponteiro do ADF. Se, no cheque de passagem pelo través da estação durante a curva base , o QDM de aproximação final, estiver mais adiantado que o ponteiro do ADF (mais acima) é sinal de que a curva está muito fechada. Devo diminuir a razão da curva e esperar que as duas indicações fiquem aproximadamente paralelas, quando então aumentarei novamente a razão de curva para que a velocidade do ponteiro do ADF, indo para o seu índice zero no mostrador , seja a mesma velocidade com que o QDM desejado no meu giro direcional. Se, no través, o QDM estiver atrasado (abaixo), será sinal de que a curva está atrasada; a razão de curva deverá ser aumentada até que seja obtido o paralelismo das duas indicações, quando então o mesmo procedimento já descrito acima será adotado.

Aproximação Final - É a parte mais importante do procedimento. Uma aproximação final desestabilizada pode ter resultados desastrosos para o vôo. É de fundamental importância estar rigorosamente dentro do perfil de descida e com a aeronave na velocidade certa e totalmente configurada para pouso. É necessário estar rigorosamente no QDM de aproximação final, uma vez que o ADF não é muito preciso. Se estivermos um pouco fora, talvez não seja possível posicionar a aeronave para o pouso. Correções devem ser feitas tão logo se constate que a aeronave está fora do QDM, já desde o início da aproximação final.

Aproximação Perdida - Você deve estar preparado para uma aproximação perdida sempre que iniciar um procedimento IFR. Deve ser efetuada quando, ao atingirmos a altitude mínima de descida (MDA), não estivermos em condições visuais ou caso a aeronave esteja em uma posição tal que não seja mais possível alinhar para pouso sem que tenha de efetuar grandes variações de proa e razão de descida. Na aproximação perdida o gradiente mínimo de subida deve ser de 3,3% ou superior se for indicado na carta. No caso de Vitória a aproximação perdida seria curva a ESQUERDA para proa 160, subindo para 4000 pés.

RMK - São informações complementares à execução do procedimento, tais como velocidades máximas, avisos quanto à pr esença de obstáculos, setor a ser utilizado em caso de aproximação circular, etc.

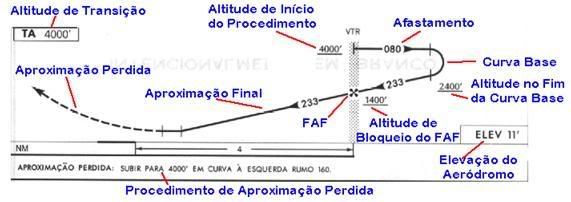

2- Perfil Vertical:
No perfil vertical temos as seguintes informações:

Altitude de Transição - Abaixo da altitude de transição o altímetro deverá estar ajustado com a pressão atmosférica fornecida pelo órgão ATC local. Essa pressão é conhecida por QNH. Isso fará com que o altímetro indique a elevação da pista ao pousar. Ao nos aproximarmos para pouso, devemos mudar o ajuste de 1013,2 Hpa para o QNH na descida, ao passarmos pelo nível de transição, que geralmente está 500 ft acima da altitude de transição, ou a mando do ATC. Abaixo da TA as altitudes são expressas em pés ( ex. 2500 pés). Acima serão expressas em termos de Níveis de vôo (ex. FL 070)

Altitude de Início do Procedimento - É a altitude na qual iremos iniciar o procedimento. Note que todas essas altitudes são altitudes mínimas para iniciar o procedimento, ou seja, deveremos observá-las cuidadosamente porque abaixo destas altitudes pode não haver uma suficiente separação vertical dos obstáculos.

Afastamento - Note que neste particular procedimento o afastamento deve ser feito na mesma altitude do início do procedimento (4000 ft). Só deveremos iniciar a descida após o fim do afastamento, iniciando a curva base.

Curva Base - Note que esta curva base deve ser feita em descida. Para calcular a razão de descida deveremos subtrair a altitude na entrada da altitude mínima no fim da curva. Como a curva demora 1 minuto teremos a razão de descida desejada. No nosso caso, 4000-2400=1600. Essa deveria ser a razão de descida durante a curva. Note que é uma razão muito alta. Mas veja que essa altitude é uma altitude mínima, ou seja, poderemos terminar a curva base mais alto. Veja também que temos mais 1 minuto até o rebloqueio do NDB e que lá deveremos estar a 1400 ft. Para calcular então a razão de descida ideal vamos subtrair 4000 de 1400=2600 e dividir por 2 minutos. Teremos então 1300 ft/min, que ainda assim é uma razão alta, mas é a que deveremos empregar. O controle da velocidade é essencial nesses tipos de procedimento, porque a tendência é entrar embalado no pouso.

FAF - O Fixo de Aproximação final (FAF-Final Approach Fix) é indicado nas cartas por aquele pequeno X. Indica a parte final do procedimento IFR de pouso. Ao cruzar o FAF você já deverá estar com a aeronave completamente estabilizada e configurada para o pouso. Evite variações bruscas de razão de descida e/ou velocidade e rumo. Caso ache que algo não está indo bem, ARREMETA! Uma arremetida é esquecida no dia seguinte, um acidente não se esquece jamais...

Aproximação Perdida - Um dos momentos mais delicados do vôo. O piloto deve estar sempre preparado para executá-la. Deve ser efetuada sem hesitação caso ao chegar à MDA (Minimum Descent Altitude) a pista não for avistada, ou se a aeronave estiver fora do procedimento de tal maneira que para cruzar a cabeceira sejam necessárias grandes alterações de razão de descida e/ou proa e atitude. Note as instruções por escrito na seção do perfil vertical, e a trajetória que está desenhada na vista horizontal. Na arremetida deve ser mantido um gradiente mínimo de 3.3% ou maior, se especificado.

3- Mínimos Meteorológicos

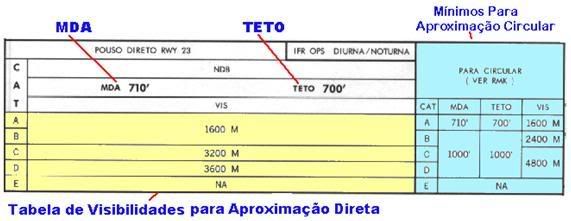

Na tabela de mínimos meteorológicos teremos as seguintes informações:

MDA - Minimum descent Altitude. É a menor altitude a qual você poderá descer ao fim do procedimento. Ao chegarmos à MDA deveremos avistar a pista e completar o pouso em condições visuais. Caso isso não ocorra, deverá ser iniciado o procedimento de aproximação perdida. Antigamente o controlador poderia falar que o aeródromo estava "fechado para operações IFR". Hoje em dia ele dirá que o aeródromo se encontra "abaixo dos mínimos IFR". Essa diferença de terminologia significa que, em condições meteorológicas abaixo dos mínimos, você poderá fazer o procedimento, mas a princípio você só deverá pousar se eventualmente na MDA você avistar a pista, o que não impede que você "fure" a MDA, ou pouse com visibilidade inferior aos mínimos para a categoria da sua aeronave, procedimento altamente não-recomendado. Muitos que o fizeram não continuaram seus vôos.

Tabela de Visibilidades - Ao atingirmos a MDA deveremos avistar a pista, a fim de nos posicionarmos para o pouso. Quanto mais rápido for o avião, mais afastados deveremos estar da pista a fim de que possamos nos alinhar com ela a tempo. Consequentemente, a visibilidade mínima deverá ser maior para aeronaves mais velozes. As aeronaves são classificadas de acordo com sua velocidade de aproximação, que deve ser de 130% do valor da velocidade de perda (stall) na configuração de pouso (full flaps, gear down). As aeronaves são classificadas nas seguintes categorias:
A- Velocidades até 90 KIAS (nós de velocidade indicada)

B- Velocidades entre 91 e 120 KIAS

C- Velocidades entre 121 e 140 KIAS

D- Velocidades entre 141 e 165 KIAS

E- Velocidades entre 166 até 210 KIAS

Vemos então que aeronaves de categoria A e B poderiam pousar com teto de 500 ft e visibilidade de 1600 mts. Para aeronaves de categoria C a visibilidade mínima seria de 3200 metros, e assim por diante. Veja que para o caso de aeronaves da categoria E não são autorizadas aproximações IFR no aeroporto de Vitória.

Aproximação Circular - Vimos que o procedimento ECHO 1 em Vitória é para a pista 23. Caso o vento estivesse soprando do setor norte deveríamos pousar na pista 05. Para isso deveríamos efetuar uma aproximação circular. Uma aproximação circular é aquela na qual haja uma diferença de mais de 30 graus entre o rumo de aproximação final e o rumo da pista. No caso da ECHO 1 ao atingirmos a MDA de aproximação circular (710 ft para aeronaves CAT A e 1000 ft para as demais categorias) deveremos prosseguir VFR, circular o aeródromo e pousar na pista oposta. O circuito de tráfego é semelhante ao VFR padrão, apenas deverá ser feito pela ESQUERDA, com curvas para a DIREITA, no caso deste aeródromo, conforme está escrito na seção RMK (ele manda circular o setor SUDESTE). Veja também que a velocidade máxima na aproximação circular deverá ser de 160 KIAS. Note que existe uma tabela separada de teto e visibilidade para as aproximações circulares. Esses mínimos são geralmente mais altos que os da aproximação direta, pois a aeronave deve ter espaço para manobrar em condições VFR. Note que quanto mais rápida a aeronave mais elevados serão os mínimos de visibilidade para a aproximação circular.

4 - Tabela de tempo e razão de descida:
Após passarmos pelo fixo de aproximação final, deveremos estabelecer uma velocidade fixa e uma razão de descida de acordo com a tabela que se encontra na parte inferior direita do procedimento. No caso específico de Vitória o MAP (Missed Approach Point) é definido por tempo após o bloqueio do NDB. Ao bloquear o NDB, já na velocidade de aproximação, na altitude de cruzamento e com a aeronave configurada para pouso, deveremos disparar o cronômetro. De acordo com a velocidade que estamos empregando desceremos a uma determinada razão e por um determinado tempo.

Suponha que a aproximação seja feita a 130 KIAS. Deveremos então, após o FAF, descer a 700 Ft/min e iniciar o procedimento de aproximação perdida 1 minuto e 30 seg. após o bloqueio d o NDB.

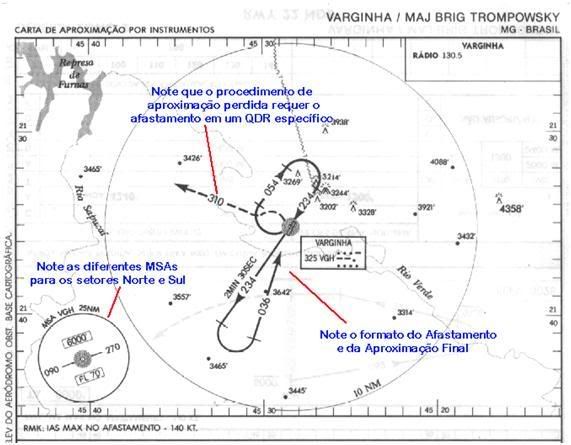

Muitos outros procedimentos são semelhantes ao que vamos mostrar agora:

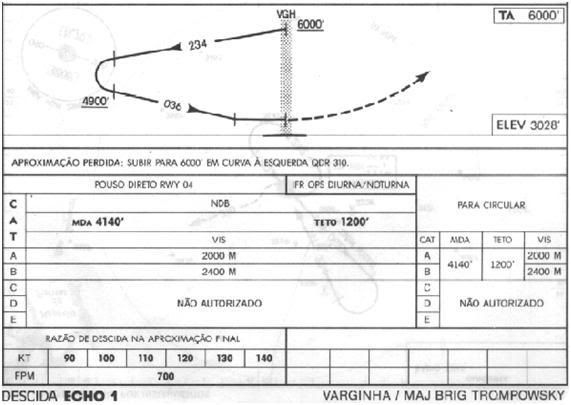

Veja que temos duas MSAs, para diferentes setores de aproximação. Se a aeronave se aproxima entre o QDM 090 e o 270 a MSA seria 6000 pés. Entre o QDM 271 e o 089 a MSA seria o FL 070. Note que o afastamento deve ser feito a uma velocidade máxima de 140 KIAS. Veja que neste procedimento o MAP é o próprio NDB. Veja que o procedimento de aproximação perdida requer o afastamento no QDR 310. Para o procedimento ECHO1 de Varginha, a pós o bloqueio nos afastamos por 2 minutos e 30 segundos. Após, fazemos curva para a esquerda terminando-a a 4900 pés. Veja o perfil vertical na página seguinte:


O fim da curva é o nosso FAF. Note que a razão de descida na final é a mesma para todas as velocidades. Isso acontece porque quanto maior for a velocidade no afastamento, mais longe irá o avião, mas o tempo que ele vai levar para rebloquear o NDB vai ser, no final das contas, o mesmo. O tempo da aproximação final vai ser o mesmo do afastamento. Note que descendo na razão de 700 pés por minuto, você gastará pouco mais de 1 minuto para descer de 4900 pés, para a MDA que é de 4140 pés. O afastamento neste procedimento dura 2 min e 30 segundos. Logo, você terá cerca de 1 minuto e 30 segundos para avistar a pista e se posicionar para o pouso. Lembre-se de que quanto mais você demorar a avistar a pista, mantendo-se na MDA, mais acima da trajetória ideal de planeio você estará. Caso sejam necessárias grandes variações de proa, atitude ou potência, é preferível executar o procedimento de aproximação perdida ou alternar para outro aeródromo em melhores condições meteorológicas.

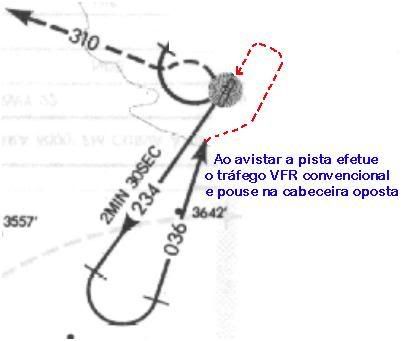

Para este aeródromo a aproximação circular seria feita de maneira semelhante a um circuito VFR padrão. Após avistar o aeródromo, entraríamos em um circuito de tráfego pela esquerda, de acordo com a figura.

Voltar ao Topo Ir em baixo
Ver perfil do usuário http://www.orkut.com/Community.aspx?cmm=43135933
Luiz KAF 277

avatar

Mensagens : 29
Data de inscrição : 21/05/2008
Idade : 27

MensagemAssunto: Re: Aproximações IFR com o ADF   Qua 21 Maio 2008, 22:59

Órbitas:
Quando um número grande de aeronaves se aproxima de um mesmo aeródromo pode haver a necessidade de se efetuarem órbitas. Uma órbita é uma trajetória com formato semelhante ao de uma pista de Fórmula Indy. Constitui-se das seguintes partes:

Cada uma dessas etapas dura 1 minuto. As curvas devem ser efetuadas à razão constante de 3 graus/seg. As órbitas padrão são para a direita, mas existem órbitas com curvas para a esquerda. Na órbita padrão deveremos fazer o seguinte:

1) Ao bloquear o fixo, fazer curva para a DIREITA, para a proa da perna de afastamento. Manter uma razão constante de 3 graus/seg. durante a curva. Ao finalizar a curva você notará o ponteiro do ADF quase na MR de 090. Ao passar pela MR de 090 dispare o cronômetro. Você está agora na perna de afastamento. Após 1 minuto faça nova curva para a direita, de modo que ao terminá-la você esteja no QDM da perna de aproximação. Caso você tenha esquecido de cronometrar (o que acontece freqüentemente!) inicie a curva quando a sua MR for de 150 graus. Veja a figura seguinte. Caso a órbita seja não-padrão você deverá aguardar a MR=270 para acionar o cronômetro e MR=210 para iniciar a curva para a perna de aproximação. Veja a figura mostrando uma órbita padrão.

Tenha em mente que o vento pode lhe desviar da correta trajetória da órbita, e você deverá fazer as correções necessárias, inclusive aumentar ou reduzir a razão de curva conforme seja a direção e intensidade do vento no nível da órbita. Para entrarmos na órbita deveremos efetuar o tipo de entrada que esteja de acordo com o setor em que estamos nos aproximando. Veja a divisão de setores para as órbitas padrão e não-padrão.

Órbita Padrão Órbita Não-Padrão

Veja agora a descrição de cada um dos procedimentos para entrada nas órbitas padrão e não-padrão.

SETOR 1- Entrada Paralela:

Órbita Padrão: Ao bloquear o fixo, no nosso caso um NDB, (mas poderia ser um VOR ou uma interseção de radiais) faça curva para uma proa igual ao rumo da perna de afastamento. Dispare o cronômetro. Após 1 minuto faça curva a ESQUERDA para aproar o fixo. Após o rebloqueio do fixo efetue a órbita normalmente.
Órbita Não-Padrão: Ao bloquear o fixo faça curva para uma proa igual ao rumo da perna de afastamento. Dispare o cronômetro. Após 1 minuto faça curva a DIREITA para aproar o fixo. Após o rebloqueio do fixo efetue a órbita normalmente.

Orbita Padrão Órbita Não-Padrão


SETOR 2 - Entrada DESLOCADA:

Órbita Padrão: Ao bloquear o fixo faça curva para uma proa 30 graus MENOR que o rumo da perna de afastamento. Dispare o cronômetro. Após 1 minuto faça curva a DIREITA de tal modo que você a termine no QDM da perna de aproximação.

Órbita Não-Padrão: Ao bloquear o fixo faça curva para uma proa 30 graus MAIOR que o rumo da perna de afastamento. Dispare o cronômetro. Após 1 minuto faça curva a ESQUERDA de tal modo que você a termine no QDM da perna de aproximação.

Órbita Padrão Órbita Não-Padrão


SETOR 3 - Entrada DIRETA:

Órbita Padrão: Ao bloquear o fixo faça curva para proa do rumo da perna de afastamento. Após 1 minuto faça curva à DIREITA para aproximar no QDM da perna de aproximação.

Órbita Não-Padrão: Ao bloquear o fixo faça curva para proa do rumo da perna de afastamento. Após 1 minuto faça curva à ESQUERDA para aproximar no QDM da perna de aproximação.
NOTA: Quando são previstas órbitas de espera à níveis de vôo muito elevados, as pernas de afastamento e de aproximação, são estabelecidas com 1 minuto e 30 segundos, para compensar as indicações flutuantes do bloqueio dos NDB.

Façam bom uso...

ABraço

Luiz Dias
